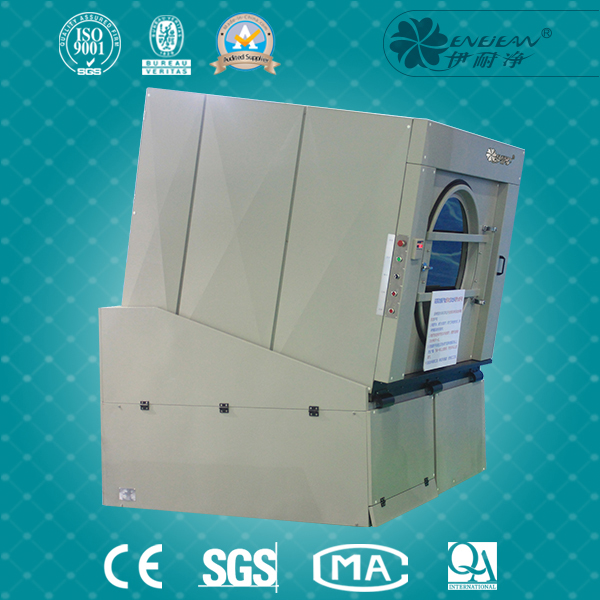

傾斜式洗脫機功能點Feature and functions
●使用7.7存彩色觸控面板,視覺,內部存有12個可自由編輯的程式。
●采用液壓傾斜裝置,要持久耐用,前傾20度,可使布草自動排出,減少布草拉扯,降工作量節約時間。
●懸系統采用空氣彈簧+阻尼器方式。
●設備在使用過程中采用的氣墊充排氣方式,使減震佳,噪音小。
●使用7.7存彩色觸控面板,視覺,內部存有12個可自由編輯的程式。
●采用液壓傾斜裝置,要持久耐用,前傾20度,可使布草自動排出,減少布草拉扯,降工作量節約時間。
●懸系統采用空氣彈簧+阻尼器方式。
●設備在使用過程中采用的氣墊充排氣方式,使減震佳,噪音小。
技術參數:
| 型式 | GXH-125Q | |
| 負荷量 | 125kg | |
| 水份蒸發量 | 210kg/hr | |
| 蒸汽消耗量 | 400kg/hr | |
| 內胴 | 直徑 | 1425mm |
| 深度 | 1.708mm | |
| 容積 | 2.700L | |
| 回轉數 | 36rpm | |
| 沖孔 | 12.7mm方形 | |
| 鼓風機風量 | 200m³/min | |
| 門開口前 | 1.100*600mm | |
| 門開口后 | Ψ1.337mm | |
| 控制方式 | 觸控面板 | |
| 馬達 | 內胴 | 2.2kw*4p |
| 鼓風機 | 11kw*4p | |
| 合計容量 | 13.2kw | |
| 配管 | 蒸汽 | 2” |
| 冷凝水 | 11/2” | |
| 空壓 | 3/8” | |
| 需要蒸汽壓 | 7.0kg/cm² | |
| 空氣消耗量 | 40NL/次 | |
| 排風管斷面 | Ψ620mm或3020cm² | |
| 電源 | 3相380v 50hz | |
| 電氣配線 | 10mm² | |
| 電流 | 30A | |
| 電源開關 | 75A | |
| 機械尺寸(mm) | 2084W×2960D×2885H | |
| 機械重量 | 2.263KG | |

結構點
1:工業烘干機轉筒是不銹鋼板精制而成,經久耐用,不損傷物料。
2:本機送物門較,投物或取物方便,門上裝有透明玻璃,能觀察內部物料的烘干情況。
3:本機電控系統能自動控制機器正反運轉,只要用戶根據不同物料的工藝要求,調整相應的烘干時間,本機將自動完成整個烘干過程。
4:本機傳動系統采用地三角膠帶傳動,運轉平穩、無振動和噪音。
5:本機結構系箱柜式,上地面積小,適用于各種場地。
工業烘干機的使用說明
1:打開機門,將脫水后的物料均勻地放置在轉筒內,然后將門關閉鎖緊。
2:根據織物種類,選擇合適的時間,調節定時裝置至所需時間。
3:按啟動按鈕,起動風機,根據用戶需要,轉筒旋轉方向 可選擇單向旋轉和雙向旋轉。只要將三位置開關旋向單向或雙向,機器就會根據要求執行單向運轉達或雙向動轉(正轉25秒,停25秒,反轉25秒)。
4:經常從觀察窗觀看內部織物的翻轉情況,如發現意外情況應及時切斷電源,檢查故障。
5:機器運行至規定時間時,機器將自動停止運轉,此時須請操作者開門檢查內部織物的烘干情況,如未達到可適當延長時間。
6:打開機門,取出織物,再進入下一輪烘干循環。
工業烘干機的維護保養
1:經常打掃周圍環境,清除散熱器上面的雜物和下面過濾網上的雜物。
2:經常檢查蒸汽管道及疏水管道的漏氣和暢通情況。
3:經常檢查傳動系統的運轉情況,調節好三角膠帶的松緊。
4:經常檢查各電器元件的接觸和絕緣情況。
5:經常給各傳動軸承加注潤滑油。
6:請每半年給設備保養一次。
工業烘干機的安裝
工業烘干機沒有過的安裝要求,只要用戶將設備放置在相對平穩的地面上就行。安放前請預先考慮進汽、疏水及通風管道的進出位置。
工業烘干機的電器原理
工業烘干機電器主要控制一臺主傳動電機,一臺或二臺風機。接通電源,電源指示燈亮,按起動按鈕起動風機,風機指示燈亮,選擇時間控制機器運轉時間,機器運轉由三位置開關控制其運轉方向,運行指示燈同時亮,總停按鈕控制整機電源。
本機電器控制原理,詳見工業烘干機系列電器原理圖。
